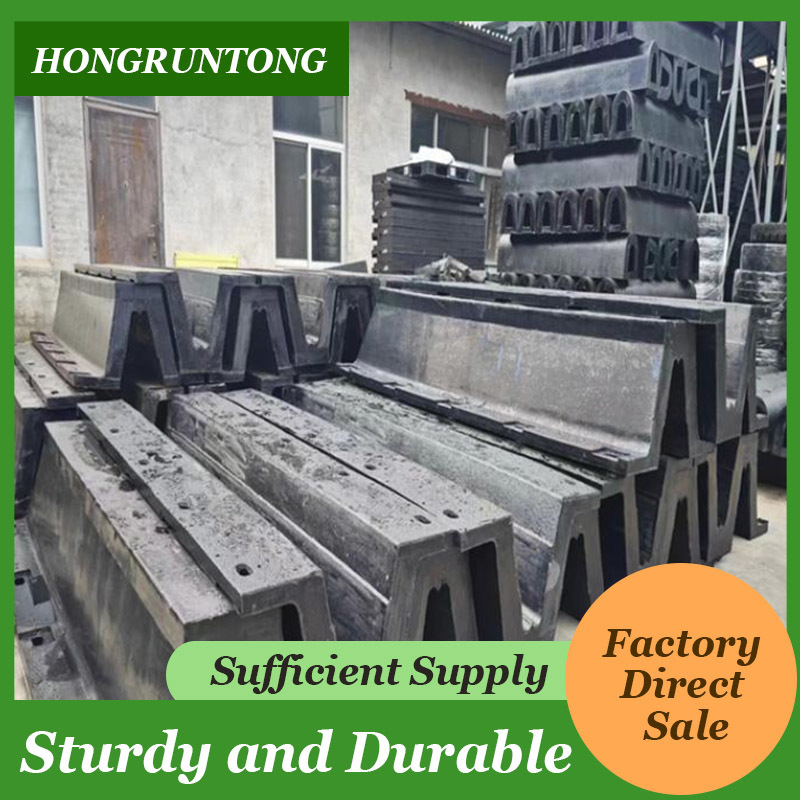

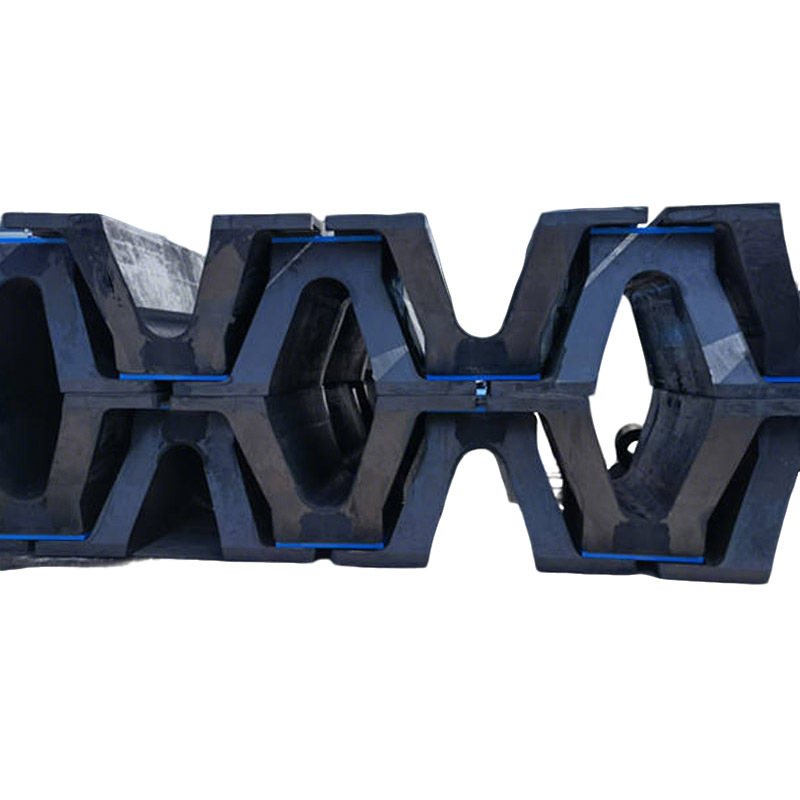

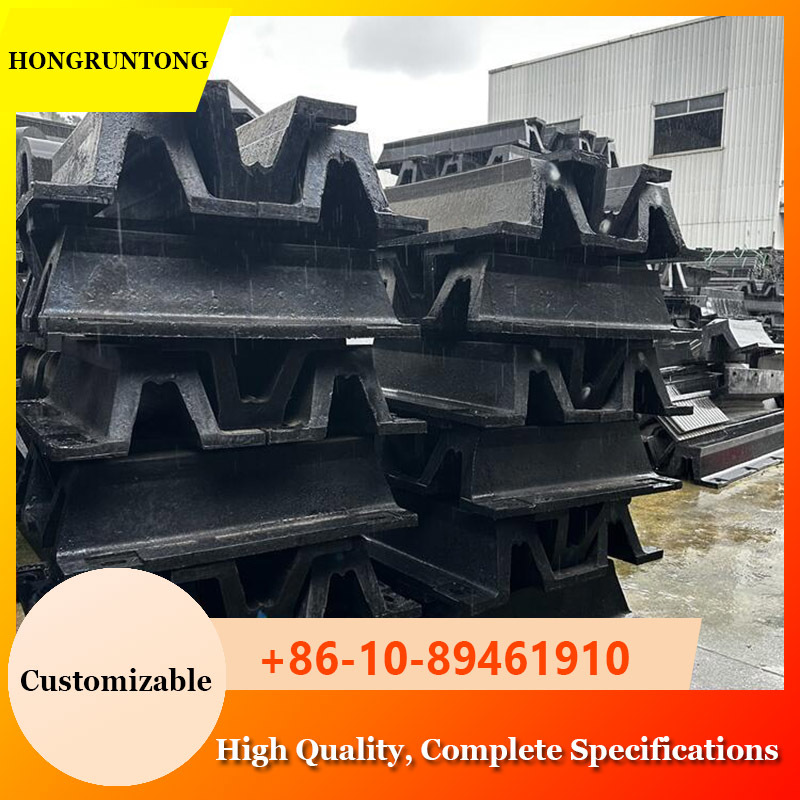

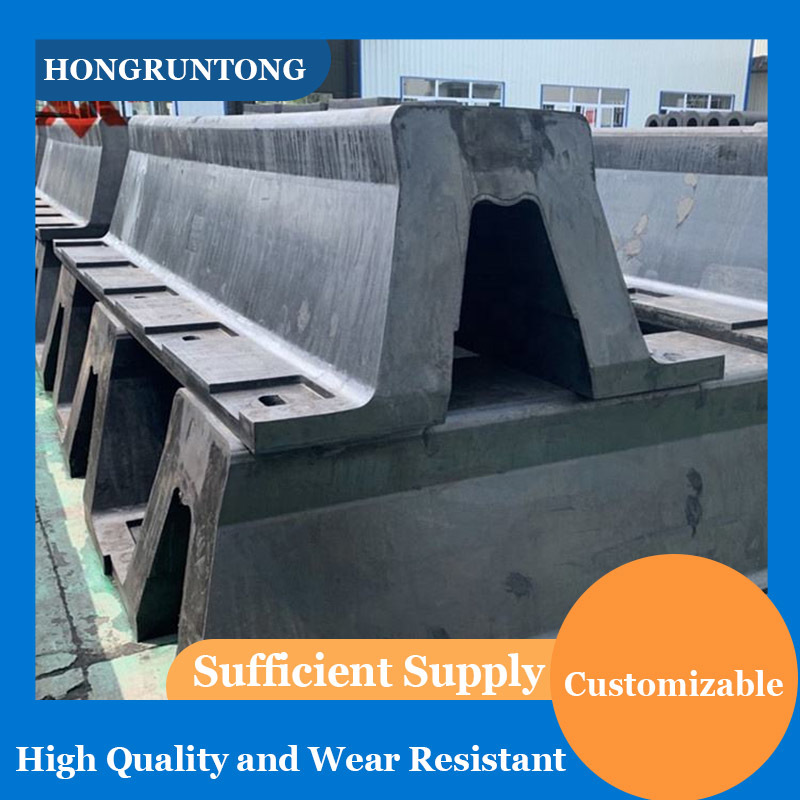

Arch Gummi-Fender Einheitliche Kraftverteilung Niedrige Wartung Hohe Kompressionsbeständigkeit
Beschreibung
Arch Rubber Fender is engineered to meet the demanding requirements of offshore facilities and heavy marine operations where vessels with high displacement and variable berthing conditions are involvedDie charakteristische bogenförmige Struktur erlaubt es dem Schutzwinkel, beträchtliche Landeenergie zu absorbieren und gleichzeitig kontrollierte und vorhersehbare Reaktionskräfte aufrechtzuerhalten.Sicherstellung der Struktursicherheit sowohl für die Infrastruktur als auch für Schiffe.
Die Fenderkarosserie wird mit hochwertigen Naturkautschukverbindungen hergestellt, die speziell für eine hohe Tragfähigkeit und langfristige Ermüdungsbeständigkeit entwickelt wurden.Diese Materialien behalten ihre mechanischen Eigenschaften bei kontinuierlicher Verdichtung, große Verformungen und schwere Umweltbelastungen, einschließlich Salzspray, ultravioletter Strahlung und Temperaturschwankungen, die häufig in Offshore-Umgebungen auftreten.
Strukturell erhöht das Bogenprofil die seitliche Stabilität und verhindert das Biegen unter exzentrischen Belastungen.die häufig während des Anlegens an See vorkommen, wenn Schiffe in nicht einheitlichen Winkeln ansteigenDer Fender kann mit verstärkten Stahlrahmen, Frontplatten und geringen Reibungsvorrichtungen für UHMW-PE ausgestattet werden, um große Kontaktflächen des Rumpfes unterzubringen und Scherkräfte während der Schiffbewegung zu reduzieren.
In Offshore-Terminals, Servicestützpunkten und schweren Schiffsbetrieben bieten Arch Rubber Fenders eine zuverlässige Schutzinterface, die das Betriebsrisiko minimiert, kritische Infrastruktur schützt,und unterstützt einen sicheren und effizienten SeeverkehrIhr robustes Design und ihre bewährte Leistung machen sie für einen langfristigen Einsatz in anspruchsvollen Umgebungen mit minimalem Wartungsbedarf geeignet.
Fallstudie
Eine Offshore-Versorgungsbasis zur Unterstützung von Öl- und Gasforschungsaktivitäten erforderte ein Fender-System, das für das häufige Anlegen von Offshore-Versorgungsschiffen (OSVs) geeignet ist.Ankerbearbeitungsschlepper (AHTS)Die Anlegestelle war offenem Meer ausgesetzt, wobei Wind, Strömung und Wellen einen erheblichen Einfluss hatten.Dies führt zu variablen Annäherungswinkeln und hohen lokalisierten Liegebelastungen.
Hongruntong Marine lieferte ein schweres Arch Rubber Fender-System, das mit hohen Anlegemengen umgehen und gleichzeitig akzeptable Reaktionskräfte für die bestehende Kaistruktur aufrechterhalten kann.Die Schutzhänge wurden mit einer erhöhten Schnittdicke und einer optimierten Gummihärte konfiguriert, um eine stabile Verformung unter hohen Einschlagbelastungen zu gewährleistenDie Installation erfolgte entlang kritischer Liegezonen, in denen Schiffe häufig unter dynamischen Umweltauswirkungen manövrierten.
Nach der Einführung wurde bei der Offshore-Basis eine deutliche Verbesserung der Anlegungssicherheit und der Betriebssicherheit festgestellt.Die Schutzwände zeigten eine gleichbleibende Leistung unter unterschiedlichen Annäherungsbedingungen, wodurch die Aufprallenergie wirksam absorbiert und die seitliche Bewegung während des Schiffskontakts reduziert wird.Das Schutzanlagensystem zeigte keine Anzeichen einer vorzeitigen Materialzerstörung oder struktureller Instabilität.Die Rückmeldung aus der Betriebsarbeit bestätigte eine verbesserte Zuversicht während der Anlegungsarbeiten und ein verringertes Risiko von Schäden an der Struktur.Dies führt zur Einführung ähnlicher Fenderkonfigurationen für zusätzliche Offshore-Lagen innerhalb der Anlage..
Spezifikationen
|
Produktbezeichnung
|
Fender aus Gummibogen
|
|
Material
|
Naturkautschuk, Silikonkautschuk
|
|
Farbe
|
Schwarz oder individuell
|
|
Oberfläche
|
Schlank
|
|
Größe
|
Größe
|
200 bis 1000 mm
|
|
Länge
|
1000 bis 3500 mm
|
|
Alle Größen können angepasst werden
|
|
Körperliche Eigenschaften
|
Polymergehalt
|
100% Jungfrau
|
|
Betriebstemperatur
|
-50°C bis 240°C
|
|
Zugfestigkeit
|
≥ 16 Mpa
|
|
Dichte
|
90+/-5 pro 100 mm in
|
|
Härte
|
50-70 (Küste A)
|
|
Verlängerung
|
≥ 400%
|
|
Eigenschaften
|
1Durch hochtemperaturbeständig
|
|
2. hervorragend zerreißfest, ölfest, alterungsbeständig
|
|
3. industriellen Säuren und Alkalien resistent und gut elastisch
|
|
4. gebaut nach PIANC2002
|
|
Anwendung
|
Mehrzweckterminals, RoRo-Rampen, Terminals für Passagierschiffe, Bargen
|
|
Modell
|
W
|
B
|
F
|
C
|
H
|
|
[mm]
|
[mm]
|
[mm]
|
[mm]
|
[mm]
|
|
HM-ARF200H
|
400
|
320
|
145
|
128
|
200
|
|
HM-ARF250H
|
500
|
410
|
175
|
160
|
250
|
|
HM-ARF300 H
|
600
|
490
|
225
|
196
|
300
|
|
HM-ARF400H
|
800
|
670
|
300
|
260
|
400
|
|
HM-ARF500H
|
1000
|
840
|
375
|
325
|
500
|
|
HM-ARF600H
|
1200
|
1010
|
450
|
390
|
600
|
|
HM-ARF800H
|
1600
|
1340
|
600
|
520
|
800
|
|
HM-ARF1000H
|
2000
|
1680
|
750
|
650
|
1000
|
Eigenschaften
Hohe Energieabsorption für schwere Schiffe
Der Arch Rubber Fender ist so konzipiert, dass er hohe kinetische Energie absorbiert, die von großen Verlagerungsschiffen erzeugt wird.Gewährleistung einer wirksamen Auswirkungenminderung auch bei Hochenergie-Anlegereignissen.
Stabile Leistung unter exzentrischen und winkligen Belastungen
Der Bogenförmige Profil erhöht die seitliche Stabilität und verhindert unvorhersehbare Verformungen.Aufrechterhaltung einer zuverlässigen Leistung unter komplexen Belastungsbedingungen.
Verbesserte Materialbeständigkeit für Offshore-Umgebungen
Die Gummiverbindung ist so konzipiert, dass sie lange Zeit Salzwasser, UV-Strahlung und Temperaturschwankungen standhält.Dies gewährleistet langfristige Haltbarkeit und gleichbleibende mechanische Eigenschaften in rauen Offshore-Umgebungen.
Kompatibilität mit Schwerlast-Fendersystemen
Arch Rubber Fenders können mit Stahl-Frontrahmen, großen Flächen-Frontplatten und reibungsarmen Pads integriert werden.zur Bildung eines vollständigen schwerlastfähigen Fendersystems für Offshore- und Industrieanlagen auf See.
Anwendungen
Offshore-Versorgungsanlagen und Dienstleistungsterminals
Diese Schutzwände eignen sich hervorragend zum Schutz von Liegeplätzen von OSVs, AHTS-Schiffen und Bauunterstützungs-Schiffen, die in anspruchsvollen Offshore-Umgebungen arbeiten.
Schwere Seeindustrieanlagen
Arch Rubber Fenders werden in Industriehäfen für den Umgang mit schwerer Ausrüstung, Modulen und Projektladung weit verbreitet, wo eine hohe Liegeenergie erwartet wird.
Gezeigte Liegeplätze
An Orten, die Wind, Wellen und Strömung unterliegen, unterstützt das stabile Verformungsverhalten des Schutzes das sichere Anlegen unter schwierigen Bedingungen.
Warum Sie sich für Hongruntong Marine entscheiden
Fachkenntnisse in Offshore-Fenderanwendungen
Hongruntong Marine verfügt über umfangreiche Erfahrung bei der Lieferung von Schutzanlagen für Offshore- und schwere Schiffsprojekte.
Technikorientierter Konstruktionsansatz
Jedes Fendersystem ist auf der Grundlage einer detaillierten Anlegenergieanalyse und standortspezifischer Bedingungen konzipiert, um eine optimale Leistung und strukturelle Sicherheit zu gewährleisten.
Strenge Normen für die Herstellung
Wir üben eine strenge Qualitätskontrolle während des gesamten Herstellungsprozesses durch, von der Auswahl des Rohstoffs bis zur endgültigen Inspektion, um die Zuverlässigkeit in anspruchsvollen Offshore-Umgebungen sicherzustellen.
Langfristige operative Unterstützung
Unser technisches Team stellt umfassende Dokumentation, Installationsunterstützung und kontinuierliche Unterstützung zur Verfügung, um eine nachhaltige Leistung während der gesamten Lebensdauer des Schutzes sicherzustellen.
Häufig gestellte Fragen
1Ist der Arch Rubber Fender für Offshore-Umgebungen geeignet?
Ja, sie ist speziell dafür konzipiert, dass sie den rauen Bedingungen am Meer standhält, einschließlich der Belastung durch Wellen, Strömungen und korrosive Meeresumgebungen.
2Kann der Schutzwinkel mit hohen Energien von großen Schiffen auskommen?
Bei richtiger Auswahl und Konfiguration können Arch Rubber Fenders hohe Anlegenergien von schweren Offshore-Schiffen absorbieren.
3Wie funktioniert der Fender unter Winkelanschluss?
Das Bogenprofil bietet eine verbesserte seitliche Stabilität und ermöglicht eine konstante Verformung unter exzentrischen und winkligen Belastungen.
4Welche Komponenten können mit dem Schutzwinkel geliefert werden?
Stahlfrontale Rahmen, UHMW-PE-Versorgungsplatten und maßgeschneiderte Verankerungssysteme können als Teil einer vollständigen Lösung bereitgestellt werden.
5Bietet Hongruntong Marine technische Berechnungen für Offshore-Projekte an?
Ja, unser Ingenieurteam kann bei der Berechnung der Anlegenergie und beim Systemdesign für Offshore-Anwendungen helfen.
