Produktübersicht

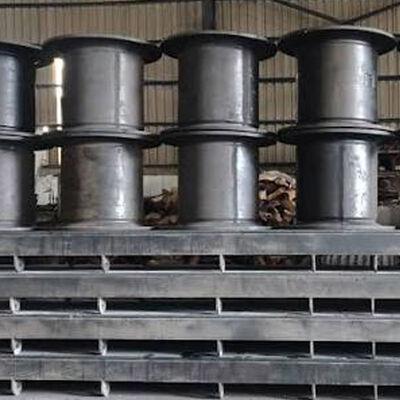

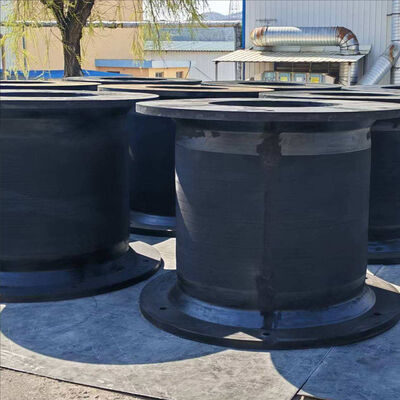

Cell Rubber Fender ist ein Kompressions-Marine-Fender, der entworfen wurde, um Anlegenergie zu absorbieren und die Reaktionskraft zwischen Schiffen und festen Schiffsstrukturen zu steuern.Die kompakte zylindrische Geometrie ermöglicht es dem Kautschukkörper, eine kontrollierte axiale Kompression zu erleiden, wenn sich ein Schiff einer Kaiwand nähert, Anlegestelle, Delfin, Liegeplatz oder andere Stützstrukturen.
Der Hauptkörper ist aus speziell entwickeltem Marine-Grad-Kautschuk hergestellt, der für hohe Festigkeit, langlebige Leistung, Verschleißbeständigkeit, Wetterbeständigkeit und wiederholte Verformungen ausgelegt ist.Die Gummiverbindung kann entsprechend der erwarteten Betriebsumgebung konstruiert werden, einschließlich der Exposition gegenüber Salzwasser, Luftfeuchtigkeit, ultravioletter Strahlung, Ozon, Temperaturänderungen und häufiger mechanischer Belastungen.
Fallstudie: Industrielle Tankerbrücke im Mittelmeer
Ein repräsentatives Industrie-Tankerterminal im Mittelmeerraum erforderte den Austausch alter Anlegeschutzausrüstung an einem Ladestützpunkt, der von mittelgroßen Produkttankern genutzt wird.Die vorhandene Schutzanordnung hatte eine fortschreitende Verschlechterung des Gummis und Verschleiß an mehreren Kontaktflächen erlebt, was zu inkonsistenten Kontaktbedingungen von Schiff zu Liegeplatz führt.
Die Zellgummi-Fender-Anordnung wurde mit verstärkten Gummi-Körpern, Stahlmontagekomponenten und Frontkontaktplatten mit UHMW-PE-Rutschflächen konfiguriert.Die Gummiformulation wurde für die langfristige Exposition im Meer ausgewählt, während exponierte Stahlbauteile mit einem angemessenen Korrosionsschutz für die salzbelastete Umgebung ausgestattet wurden.
Technische Spezifikation
| Produktbezeichnung |
Zellgummi-Fender |
| Markenbezeichnung |
Hongruntong Marine |
| Material |
Naturkautschuk von hoher Qualität |
| Reaktionskraft |
29 bis 4626KN |
| Absorption der Energie |
4-6102KNM |
| Härte |
≤ 82 Ufer A |
| Standards |
Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten werden in Anhang II der Verordnung (EU) Nr. 528/2012 aufgenommen. |
| Lebensdauer |
15-20 Jahre |
| Dienstleistungen |
OEM oder ODM |
| Eigenschaften |
Stark, robust und bewährt |
| Anwendung |
Hafen, Hafen, Kai usw. |
Abmessungen des Modells
| Modell |
H [mm] |
h [mm] |
D1 [mm] |
D2 [mm] |
n-t [mm] |
| CF-C400H |
400 |
25 |
650 |
550 |
30 |
| CF-C500H |
500 |
25 |
650 |
550 |
32 |
| CF-C630H |
630 |
30 |
840 |
700 |
39 |
| CF-C800H |
800 |
30 |
1050 |
900 |
40 |
| CF-C1000H |
1000 |
35 |
1300 |
1100 |
47 |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. |
1150 |
40 |
1500 |
1300 |
50 |
| CF-C1250H |
1250 |
45 |
1650 |
1450 |
53 |
| CF-C1450H |
1450 |
47 |
1850 |
1650 |
61 |
| CF-C1600H |
1600 |
50 |
2000 |
1800 |
61 |
| CF-C1700H |
1700 |
55 |
2100 |
1900 |
66 |
| CF-C2000H |
2000 |
55 |
2200 |
2000 |
74 |
| CF-C2250H |
2250 |
60 |
2550 |
2300 |
74 |
| CF-C2500H |
2500 |
70 |
2950 |
2700 |
90 |
| CF-C3000H |
3000 |
75 |
3350 |
3150 |
90 |
Wesentliche Merkmale
Materialtechnik für eine stabile elastische Leistung
Die Gummiverbindung ist ein entscheidender Bestandteil der Leistung von Zellgummi-Fendern, da das Material wiederholt mechanische Energie ohne übermäßige dauerhafte Verformung absorbieren muss.Die Kautschukformulierung sorgt für ein kontrolliertes Gleichgewicht zwischen Elastizität, Härte, Zugfestigkeit, Reißbeständigkeit und Ermüdungsbeständigkeit.
Kontrollierte Kompression und zuverlässige Lastübertragung
Die Zylinderzellengeometrie ist so konzipiert, dass sie bei axialer Kompression eine kontrollierte Verformung ermöglicht.Der Fender komprimiert schrittweise und erzeugt eine Reaktionskraft, die der Bewegung des Schiffes entgegenwirkt..
Korrosionsschutz und langlebiges Schiffsaccessoires
Stahlplatten, Ketten, Halterungen, Ankerschrauben, Wäscher und andere freiliegende Bauteile sind vor Korrosion im Meer geschützt.Stützkomponenten aus Stahl können mit geeigneten Oberflächenvorbereitungen und Schutzbeschichtungssystemen nach den Anforderungen des Projekts hergestellt und geschützt werden.
Präzisionskonfiguration für das langfristige Lebenszyklusmanagement
Zellgummi-Fender-Systeme können entsprechend den Abmessungen und Strukturbedingungen einzelner Liegeplätze konfiguriert werden.Diese Flexibilität ist besonders wichtig bei der Sanierung von Liegeplätzen, bei denen sich bestehende Ankerplätze und Strukturmaße von neu entworfenen Anlagen unterscheiden können..
Anwendungen

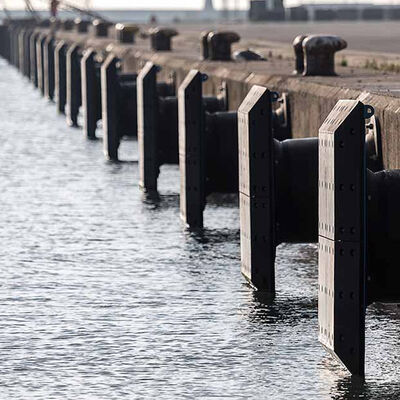

- Industrie-Tanker- und Ladebrücken:Geeignet für Anlegestellen, wo eine kontrollierte Reaktionskraft und stabile Kontaktbedingungen wichtig sind
- Port Dolphins und unabhängige Anlegestellen:Kompakte und strukturell abgestimmte Schutzanlagen für Delfine und ähnliche Meeresstrukturen
- Projekte zur Sanierung und Erneuerung von Liegeplätzen:angepasste Konfigurationen für bestehende Häfen und industrielle Schiffsanlagen, bei denen ein Auswechseln der Schutzanlagen erforderlich ist
Warum Sie sich für Hongruntong Marine entscheiden
Mehr als 30 Jahre Erfahrung in der Herstellung von Meeresprodukten
Hongruntong Marine verfügt über mehr als 30 Jahre Erfahrung in der Herstellung von Schiffserzeugnissen und Schiffsgeräten auf Gummibasis.Dieser langfristige Herstellungs-Hintergrund bietet ein praktisches Verständnis der maritimen Betriebsumgebungen und der Anforderungen internationaler Meeresprojekte.
Technikbasierte Anpassung für einzelne Liegeplätze
Jeder Liegeplatz hat unterschiedliche Eigenschaften, Strukturbeschränkungen und Anbauanforderungen.Hongruntong Marine koordiniert die Konfiguration der Zellgummi-Fender mit Projektparametern einschließlich der Schiffsverlagerung, Liegegeschwindigkeit, Strukturbeschränkungen und vorhandene Montageabmessungen.
Kontrollierte Herstellung und Qualitätskontrolle
Bei den Herstellungsprozessen wird der Schwerpunkt auf der Einhaltung der Übereinstimmung zwischen den technischen Anforderungen und den fertigen Produkten gelegt.Flanschkonfiguration, und Montagegenauigkeit gemäß den technischen Spezifikationen.
Integrierte technische Unterstützung und Überprüfung des Lebenszyklus
Hongruntong Marine betrachtet den Cell Rubber Fender als ein komplettes Schutzsystem für die Meeresbevölkerung.und Ersatzplanung, um geringere Wartungsbedürfnisse und einen kostengünstigen langfristigen Betrieb zu unterstützen.
Häufig gestellte Fragen
Wie wird die erforderliche Größe des Zellgummi-Fenders bestimmt?
Die Größe sollte entsprechend der Schiffsverschiebung, der Anlegegeschwindigkeit, dem Anlegewinkel, der verfügbaren Verdichtung, der erforderlichen Energieabsorption, der zulässigen Reaktionskraft, dem Abstand zwischen den Schutzwänden,und StützstrukturDie Größe des Schiffes allein reicht für die endgültige Auswahl nicht aus.

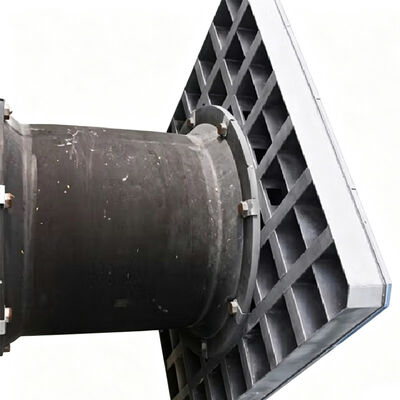

Kann der Zellgummi-Fender mit einer Frontplatte und einer UHMW-PE-Schiebetäcke geliefert werden?
Ja, ein komplettes System kann mit einer Stahlfrontplatte und einer UHMW-PE-Schiebefläche konfiguriert werden, wenn das Projekt eine größere Kontaktabteilung oder eine geringere Reibung während der Bewegung des Gefäßes erfordert.
Wie sollen Stahlbauteile gegen Korrosion im Meer geschützt werden?
Stahlflanzen, Platten, Halterungen, Ketten und Ankerkomponenten sollten einen Korrosionsschutz erhalten, der für die erwartete Exposition auf See geeignet ist.Die Beschichtung oder Materialspezifikation kann je nach Meerwasserbelastung ausgewählt werden., atmosphärischen Bedingungen und Wartungsauflagen.
Welche Inspektion wird nach der Installation empfohlen?
Bei der Inspektion sollten Verformungen des Gummis, Oberflächenrisse oder -schnitte, abnorme Abrieb, Ausrichtung der Vorderplatte, UHMW-PE-Ausnutzung, Verankerungsschraubzustand, Zustand von Kette und Halterung überprüft werden.und Korrosion von freiliegenden Stahlbauteilen.
Kann Hongruntong Marine projektspezifische Prüfungen und technische Unterlagen bereitstellen?
Projektspezifische Prüfungen und Dokumentationen können nach den vereinbarten technischen Spezifikationen und den anwendbaren Projektanforderungen erstellt werden.Materialdaten, Inspektionsunterlagen, Testergebnisse, Zeichnungen und Verpackungsinformationen.
