Rollenkotflügel sind mechanische Schiffskotflügel und Schiffsführungskomponenten, die für Anwendungen entwickelt wurden, bei denen Schiffe sowohl Aufprallschutz als auch kontrollierte gerichtete Bewegung gegen feste Meeresstrukturen benötigen.
Beschreibung

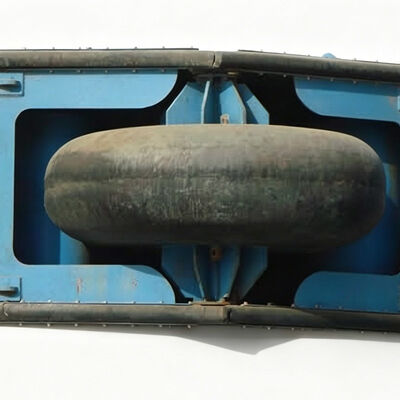

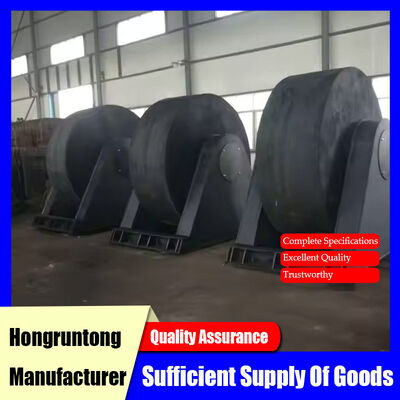

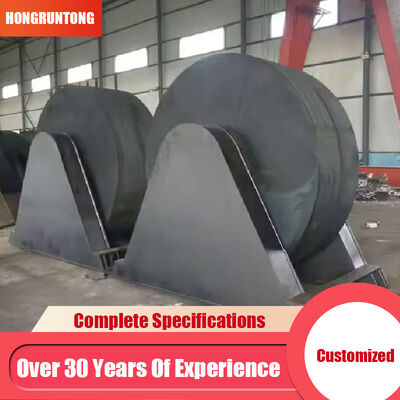

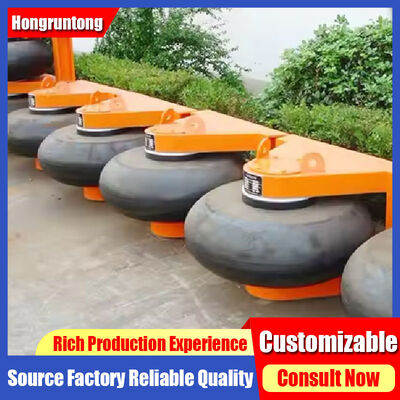

Im Gegensatz zu herkömmlichen stationären Kotflügelsystemen, die primär die Aufprallenergie durch Gummiverdichtung absorbieren, verfügt ein Rollenkotflügel über eine zylindrische Gummirolle, die auf einer Stahlwelle und einer Tragstruktur montiert ist. Wenn der Schiffsrumpf mit der Rolle in Kontakt kommt, dreht sich der zylindrische Körper um seine Achse, wodurch die relative Schiffsverlagerung in eine kontrollierte Rollbewegung umgewandelt wird. Dieses Funktionsprinzip reduziert die Gleitreibung an der Kontaktfläche und überträgt die aufgebrachte Last über die Rolle, die Welle, die Lageranordnung und den Tragrahmen in die geschützte Struktur.
Der Rollenkörper wird im Allgemeinen aus hochfestem Marinekautschuk hergestellt, der so formuliert ist, dass er elastische Verformung, Abriebfestigkeit, Ermüdungsbeständigkeit und Umweltbeständigkeit bietet. Die Gummimischung muss unter wiederholter Kompression und Rotation geeignete mechanische Eigenschaften aufweisen und gleichzeitig unter freier Bewitterung im maritimen Bereich, Meerwasser-Spritzwasser, Feuchtigkeit, UV-Strahlung und Temperaturschwankungen einsatzfähig bleiben.
Die interne Welle bietet die primäre Drehunterstützung für die Rolle und überträgt mechanische Kräfte zur Tragstruktur. Je nach Systemkonfiguration werden Lager- oder Buchsenkomponenten integriert, um eine kontrollierte Drehung aufrechtzuerhalten und den mechanischen Widerstand zu reduzieren. Der Tragrahmen ist so konstruiert, dass er die Position der Rolle unter wiederholtem Schiffskontakt aufrechterhält und die resultierenden Lasten in die Kaimauer, die Kai-Struktur, die Schleusenwand, die Führungsstruktur oder andere tragende Infrastrukturen verteilt.
Fallstudie: Installation von Rollenkotflügeln für eine Reparaturanlage für Massengutfrachter mit 52.000 DWT in Südkorea
Eine große Schiffswerft an der Südküste Südkoreas betreibt mehrere Trockendocks für Handelsschiffe, darunter Massengutfrachter, Containerschiffe und große Mehrzweck-Frachtschiffe. Einer der Trockendockeingänge wurde häufig von Schiffen im Bereich von 40.000 bis 60.000 DWT genutzt. Das bestehende Schutzsystem bestand hauptsächlich aus stationären Gummielementen, aber das Betriebsteam stellte erhebliche Reibung fest, wenn Schiffe den Eingangsbereich schräg berührten.
Die Werft initiierte ein Verbesserungsprojekt zur Reduzierung der Reibung bei gleichzeitiger Aufrechterhaltung eines angemessenen Aufprallschutzes. Für die Bereiche mit hohem Kontakt am Eingang wurde ein Rollenkotflügelsystem ausgewählt. Die technische Bewertung berücksichtigte die Abmessungen der größten regelmäßig gewarteten Schiffe, den verfügbaren Montageplatz, die Anfahrgeschwindigkeit des Schiffes, die Kontakt Höhe und die erwartete Richtung der relativen Bewegung.
Das ausgewählte System verwendete robuste zylindrische Gummirollen, die von Stahlwellen und verstärkten Strukturwinkeln getragen wurden. Die Installation wurde schrittweise entlang der Bereiche mit hohem Kontakt am Dockeingang abgeschlossen. Jede Rolle wurde nach der mechanischen Befestigung auf freie Drehung geprüft, und die Anschlusspunkte wurden inspiziert, bevor das System in den regulären Betrieb genommen wurde.
Der erste operative Test beinhaltete einen Massengutfrachter von etwa 52.000 DWT. Als der Rumpf die Rollenkotflügel berührte, drehten sich die zylindrischen Rollen als Reaktion auf die Längsbewegung des Schiffes. Der Kontakt war progressiver als bei der vorherigen stationären Anordnung, und das Schiff bewegte sich durch den Eingang, ohne die zuvor beobachtete ausgeprägte Gleitinteraktion.
Nach dem ersten Test wurde das System bei mehreren Dockvorgängen überwacht. Die Inspektion zeigte, dass die Rollenoberflächen einen verteilten Kontakt aufwiesen und keine anhaltende Abnutzung an einer einzelnen stationären Stelle. Die Werft berichtete auch, dass die Rollenanordnung einen vorhersagbareren Kontaktweg bei geringfügigen seitlichen Abweichungen der Schiffsjustierung bot.
Merkmale
Hochfeste Gummirolle mit kontrollierter Verformung
Die Gummirolle ist so konstruiert, dass sie wiederholten mechanischen Belastungen standhält und gleichzeitig eine kontrollierte elastische Verformung beibehält. Bei Schiffskontakt komprimiert sich der Gummikörper entsprechend der aufgebrachten Last und Kontaktgeometrie und bildet eine verformbare Schnittstelle zwischen Rumpf und Tragstruktur. Diese Verformung verteilt die Kontaktkraft über eine geeignete Fläche und verhindert die direkte Übertragung der gesamten Aufpralllast auf eine starre strukturelle Verbindung.
Drehwelle und Lastübertragungsstruktur
Die Welle ist für die Unterstützung der Rolle und die Übertragung von Betriebskräften in den Tragrahmen verantwortlich. Bei Kontakt übt das Schiff eine Kombination aus radialen und tangentialen Kräften auf die Gummirolle aus. Diese Kräfte werden durch den Gummikörper zur Welle und anschließend zu den Lagern, Winkeln und der strukturellen Verbindung übertragen.
Reduzierte Reibung durch Rollkontakt
Eine der wichtigsten technischen Funktionen eines Rollenkotflügels ist die Reduzierung der Reibung, die entsteht, wenn sich ein Schiff entlang einer geschützten Struktur bewegt. Die rotierende Rolle verändert diese Interaktion, indem sie dem Kontaktteil erlaubt, sich als Reaktion auf die Bewegung des Schiffes zu drehen. Anstatt sich ausschließlich auf Gleitverformung zu verlassen, folgt die Rolle der relativen Bewegung des Rumpfes durch Rotation.
Anpassungsfähige strukturelle Konfiguration für maritime Infrastruktur
Rollenkotflügelsysteme können für verschiedene maritime Strukturen konfiguriert werden, indem Rollenabmessungen, Montageausrichtung, Abstand und Geometrie des Tragrahmens angepasst werden. Diese Anpassungsfähigkeit ermöglicht die Anwendung desselben grundlegenden Funktionsprinzips auf Trockendockwände, Schleusenstrukturen, Kai-Ecken, Schiffsführungssysteme und andere Orte mit begrenztem Spielraum.
FAQ
Welche Faktoren sollten bei der Auswahl des Durchmessers und der Länge eines Rollenkotflügels berücksichtigt werden?
Die wichtigsten Faktoren sind Schiffsverdrängung, Rumpfgeometrie, Kontakthöhe, Anfahrgeschwindigkeit, Kontaktwinkel, erwartete Kontakthäufigkeit, verfügbarer Installationsspielraum und Tragfähigkeit der Struktur. Der Rollendurchmesser beeinflusst die Kontaktgeometrie und den verfügbaren Verformungsbereich, während die Rollenlänge die effektive Kontaktfläche bestimmt.
Können Rollenkotflügel kontinuierlich in Meerwasser und maritimen Außenumgebungen betrieben werden?
Rollenkotflügel können für die Bewitterung im maritimen Bereich ausgelegt werden, aber die Gummimischung und die Metallkomponenten sollten entsprechend den tatsächlichen Umgebungsbedingungen ausgewählt werden. Der Gummi sollte eine geeignete Beständigkeit gegen Abrieb, Verwitterung und wiederholte mechanische Verformung aufweisen. Stahlkomponenten erfordern einen geeigneten Korrosionsschutz, wenn sie Meerwasser-Spritzwasser, Feuchtigkeit oder atmosphärischen Bedingungen ausgesetzt sind.
Wie wird der Betriebszustand eines Rollenkotflügels normalerweise inspiziert?
Die Inspektion sollte die Gummirolle, die Welle, das Lager- oder Buchsensystem, den Tragrahmen, die Ankerverbindungen und die Schutzbeschichtung umfassen. Die Rolle sollte sich ohne ungewöhnlichen Widerstand, übermäßige Geräusche oder sichtbare Fehlausrichtung drehen. Die Gummioberfläche sollte auf Risse, ungewöhnliche Abnutzung, Schnitte oder bleibende Verformung geprüft werden.
Können Rollenkotflügel für ein bestehendes Trockendock oder eine Schleusenstruktur angepasst werden?
Ja. Kundenspezifische Konfigurationen sind für Nachrüstprojekte üblich, da bestehende Strukturen möglicherweise feste Abmessungen und begrenzten Installationsraum aufweisen. Die verfügbare Montagefläche, die Ankerpositionen, die strukturelle Kapazität, die erforderliche Rollenhöhe und der Schiffskontaktbereich sollten vor der Produktion überprüft werden.
Welche Informationen sollten für ein technisches Angebot für Rollenkotflügel bereitgestellt werden?
Nützliche technische Informationen sind der Schiffstyp und die ungefähre DWT, die verfügbaren Schiffsabmessungen, die erwartete Anlege- oder Durchfahrtsgeschwindigkeit, die Kontaktrichtung, der Installationsort, die erforderlichen Rollenabmessungen, falls bereits spezifiziert, die Anzahl der Einheiten, die Montageausrichtung und verfügbare Strukturzeichnungen.
