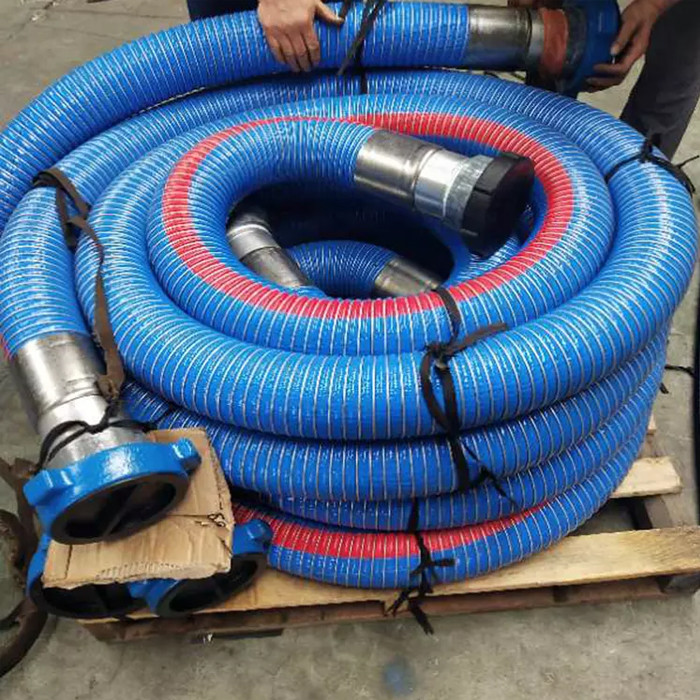

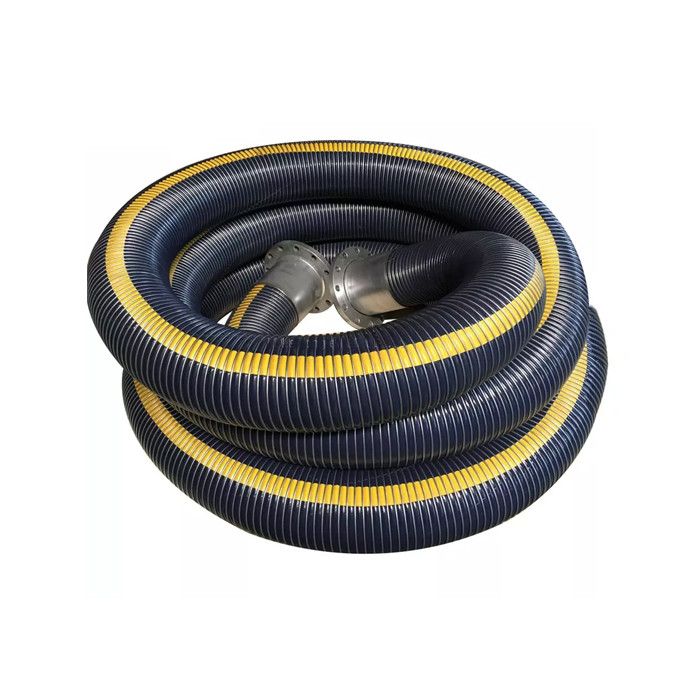

Spezifikationen EN13766 Überziehschutzanlagen-Schlauch flexibles Hochdruck-21Bar für Öl-Übertragung
Beschreibung
Ist weißer zusammengesetzter Schlauch Überziehschutzanlagen-MULTI-LNG besonders für Offshoregebrauch in den rauen Bedingungen, wie Schiff - - Schiffsoperationen bestimmt, in denen LNG bei einer Temperatur von -164°C ausgeladen wird. Zusammengesetzter Überziehschutzanlagen-Schlauch kann in den verschiedenen Operationen wie nebeneinander und in der Tandem-Entladung benutzt werden. Diese Schläuche sind auch als DampfRückleitung im Verbindung mit anderen Umfüllsystemen wie Einrückarmen und flexiblen Rohrleitungssystemen passend.
Überziehschutzanlagen-Schläuche werden durch einige Klassengesellschaften wie DNV-GL, Bureau Veritas (BV) und amerikanisches Büro des Verschiffens (ABS) entsprechend en 1474-II und en 12434 bestätigt. Diese Schläuche sind bereit, in en 1474-III verwendet zu werden bestätigten Systeme auf der ganzen Welt. Ein ausgedehntes Testprogramm mit TNO und Shell und mehrfache Jahre der Betriebserfahrung hat geprüft, dass weiße zusammengesetzte Schläuche Überziehschutzanlagen-MULTI-LNG zuverlässig sind. Nahe bei dem sind es auch sicher, in aller Art dynamische Bedingungen einschließlich Offshore-LNG-Schiff zu verwenden - - Schiffsübergangsoperationen.
Spezifikationen
| Produkt-Name |
Spezifikationen EN13766 Überziehschutzanlagen-Schlauch flexibles Hochdruck-21Bar für Öl-Übertragung |
| Markenname |
DockFender |
| Vorbildliches Number |
DF-ST10IN |
| Material |
Spitzen-PTFE |
| Standard |
EN13765/EN13766 |
| Sicherheitsfaktor |
6:1 |
| Verarbeitung des Services |
Formteil |
| Leistung |
Alterungsbeständigkeit, Ozonbeständigkeit, Ölwiderstand |
| Farbe |
Jede mögliche Farbe ist OKAY |
| Zeichnendes Format |
Verfügbar entsprechend Entwurf in der Produktion |
| Paket |
Inner-Plastiktasche; Äußer - Standardpaletten, Holzetui oder als Ihre Nachfrage |
| Verwendung |
Multi-Zweck-Anschlüsse, Ro-Rorampen, Passagier-Schiff-Anschlüsse, Lastkahn |
| Service |
Warme und schnelle Wartedienstleistung erbracht vom Berufsexport-Verkaufs-Team mit der Erfahrung vieler Jahre, wenn Exporte den US, Europa, Australien und anderen Ländern behandelt werden. |
| Modell |
Maße |
Funktions-Druck |
Sicherheitsfaktor |
Biegungsradius |
Gewicht |
Länge |
| Zusammengesetzt |
[Millimeter] |
[Zoll] |
[Stange] |
[P/in] |
[Kilogramm] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4“ |
16 |
230 |
6:1 |
125 |
1,3 |
40 |
| DF-CH40 |
40 |
11/2“ |
16 |
230 |
6:1 |
140 |
1,5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2,5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3,3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6,8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9,2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13,2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note: Verschiedene Größen können entsprechend den Anforderungen besonders angefertigt werden. |
Eigenschaften
1. Völlig konform mit EN13765 u. 13766.
2. sehr flexibler und kleiner Biegungsradius.
3. chemischer Ölwiderstand.

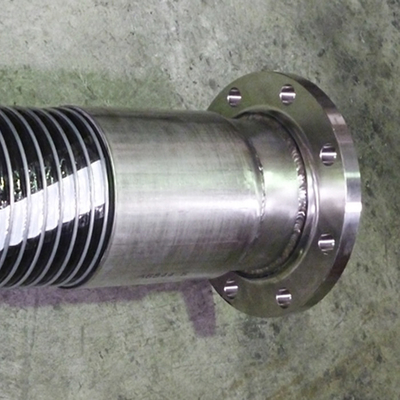

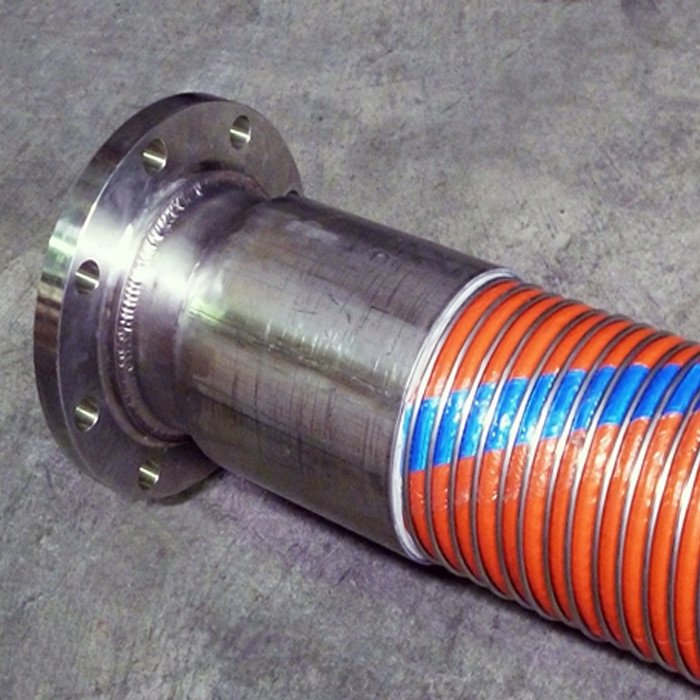

4. flanschen Koppelung des Edelstahls/HDG/optional.
Anwendungen
●Schiff-zu-Schiff und Schiff-zuufer
●LNG-Massenübertragung
●Bunkering LNG
●Auch passend für DampfRückleitungen
●Öltanker
Vorteile
Schlauch-Baugruppen
Wegen der häufig gefährlichen Beförderung benutzte sie wird empfohlen, dass zusammengesetzter Schlauch mit richtig örtlich festgelegten Installationen nur benutzt werden sollte. Zusammengesetzte Schläuche werden normalerweise durch die Draht gepeitschte Methode oder durch externen Falz gepasst. Alle Schläuche haben einen 6 bis 1 Sicherheitsfaktor.
Prüfung
Alle Schlauch-Baugruppen müssen der Druck sein, der hydrostatisch zu anderthalbmal geprüft wird, die das Maximum Arbeitsdruck empfahl und elektrisch prüft, um Kontinuität pro zu bestätigen:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, EN-ISO-8031:2009, EN-ISO 1402
Installationen
Eine breite Palette von Installationen kann wie Camlock-Riegel, geschraubte Installationen geliefert werden, flanscht etc.
Materielle Installationen - Edelstahl, Aluminium, Gewohnheit.
