15Bar, das zusammengesetzte Überziehschutzanlage Führer EN13766 12" Stahldraht mit einem Schlauch bespritzen, verstärkte umweltfreundliches Heizöl
Beschreibung
Umfüllsysteme sind ein entscheidender Enabler für das Schwimmen von LNG. Zu LNG in Küstennähe ausladen, sollen verschiedene Luft- und sich hin- und herbewegende Umfüllsysteme z.Z. in Entwicklung. Einige basieren auf Einrückarmtechnologie, anderen auf Metallflexiblem Rohr oder multi-zusammengesetztem Überziehschutzanlagen-Schlauch.

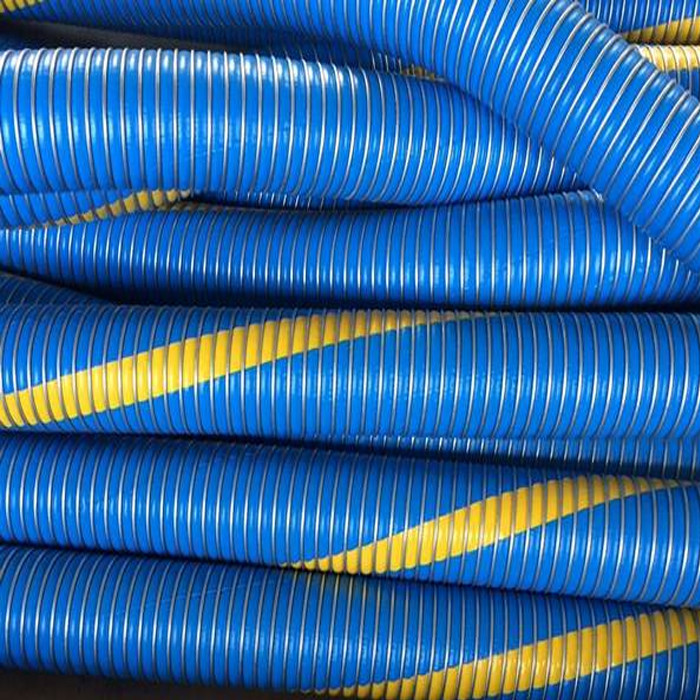

Der multi-zusammengesetzte Überziehschutzanlagen-Schlauch besteht schraubenartigen Drähten, dünnen wasserdichten Filmen von polymerischen Materialien und Schichten aus Gewebe wie polymerischen Materialien. Für das Schwimmen bespritzt den zusammengesetzten Überziehschutzanlagen-Schlauch wird bedeckt mit Isolierung und einem polymerischen äußeren Schlauch mit einem Schlauch. Ähnliche zusammengesetzte Schläuche werden häufig im Öl und in der chemischen Industrie für Übertragung benutzt. Als solches ist die zusammengesetzte Überziehschutzanlagen-Schlauchtechnologie nicht neu. Jedoch lässt Zuverlässigkeits- und Sicherheitsauflagen und die kälteerzeugende Temperatur während der Operation das LNG eine Klasse mit einem Schlauch bespritzen eigenständig.
Spezifikationen
| Einzelteil |
15Bar, das zusammengesetzte Überziehschutzanlage Führer EN13766 12" Stahldraht mit einem Schlauch bespritzen, verstärkte umweltfreundliches Heizöl |
| Material |
Spitzen-PTFE |
| Größe verfügbar |
Durchmesser: 32-800mm; Length≤40m |
| Funktions-Druck |
10-21Bar |
| Vakuum |
0.9Bar |
| Farbe |
Transparent, schwarz, weiß, ist jede mögliche pantone Farbe verfügbar |
| Anwendung |
Sog u. Entladungsheizöl oder -schmiermittel in den LKWs oder in Festgeldern |
| Normen |
EN13766 u. En13765 |
| Temperaturspanne |
-30℃ zu +100℃ |
| Sicherheitsfaktor |
6:1 |
|
Chemikalienbeständigkeit
|
Brennstoff A: Keine Verschlechterung |
| Öl 3: Keine Verschlechterung |
| Schmieröl: Keine Verschlechterung |
| Schneidöl: Keine Verschlechterung |
| Verdünnter HCL: Keine Verschlechterung |
| Modell |
Maße |
Funktions-Druck |
Sicherheitsfaktor |
Biegungsradius |
Gewicht |
Länge |
| Zusammengesetzt |
[Millimeter] |
[Zoll] |
[Stange] |
[P/in] |
[Kilogramm] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0,8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4“ |
16 |
230 |
6:1 |
125 |
1,3 |
40 |
| DF-CH40 |
40 |
11/2“ |
16 |
230 |
6:1 |
140 |
1,5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2,5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3,3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6,8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9,2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13,2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Note: Verschiedene Größen können entsprechend den Anforderungen besonders angefertigt werden. |
Eigenschaften
1. Guter Widerstand zum Positiv und zum Unterdruck.
2. Funktion der elektrostatischen Entladung.
3. Er kann Hochdruck tragen, Abnutzung-widersteht.
4. Widerstand der hohen Temperatur.
5. Er hat guten Ölwiderstand und chemische Korrosionsbeständigkeit.
6. Gebrauchsaffinität ist stark, sich fühlen gut, haften nicht, bunt.
Anwendungen

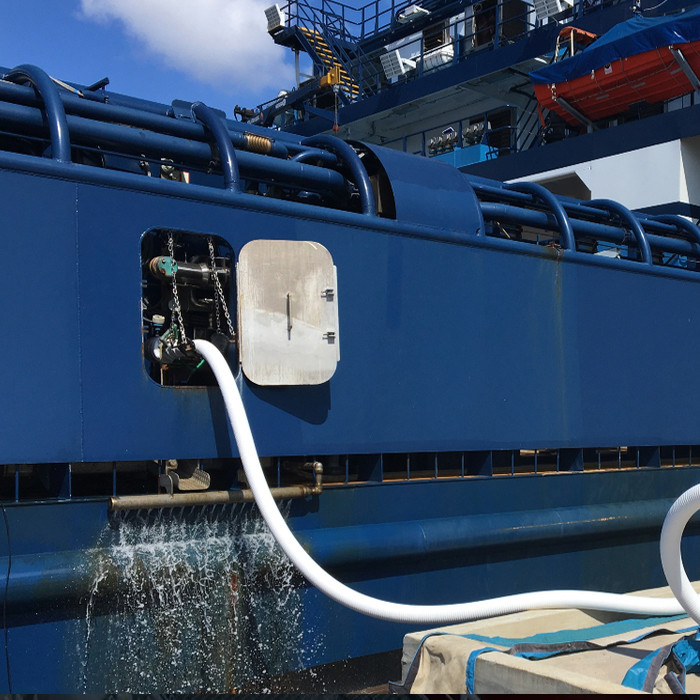

●Schiff-zu-Schiff und Schiff-zuufer
●LNG-Massenübertragung
●Bunkering LNG
●Auch passend für DampfRückleitungen
●Öltanker
Vorteile

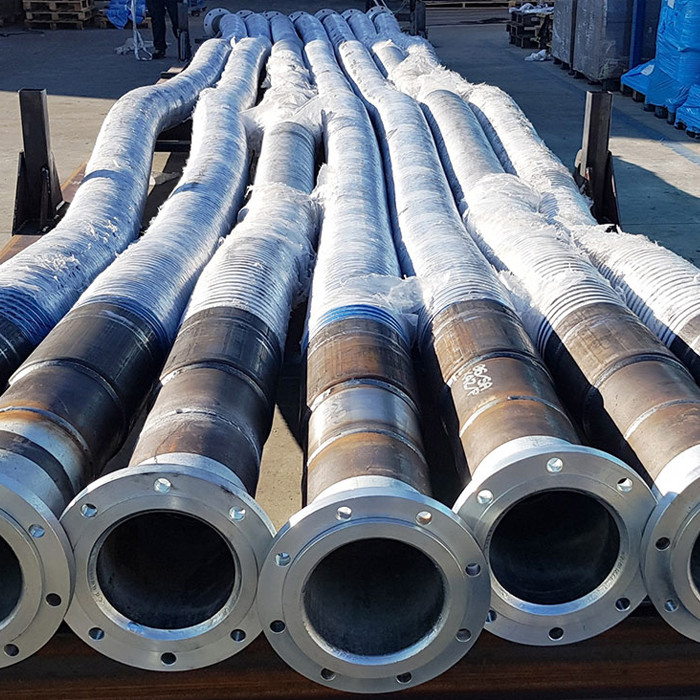

Schlauch-Baugruppen
Wegen der häufig gefährlichen Beförderung benutzte sie wird empfohlen, dass zusammengesetzter Schlauch mit richtig örtlich festgelegten Installationen nur benutzt werden sollte. Zusammengesetzte Schläuche werden normalerweise durch die Draht gepeitschte Methode oder durch externen Falz gepasst. Alle Schläuche haben einen 6 bis 1 Sicherheitsfaktor.
Prüfung
Alle Schlauch-Baugruppen müssen der Druck sein, der hydrostatisch zu anderthalbmal geprüft wird, die das Maximum Arbeitsdruck empfahl und elektrisch prüft, um Kontinuität pro zu bestätigen:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765: 2010, BS5842: 1980
- EN13766: 2010, EN-ISO-8031:2009, EN-ISO 1402
Installationen

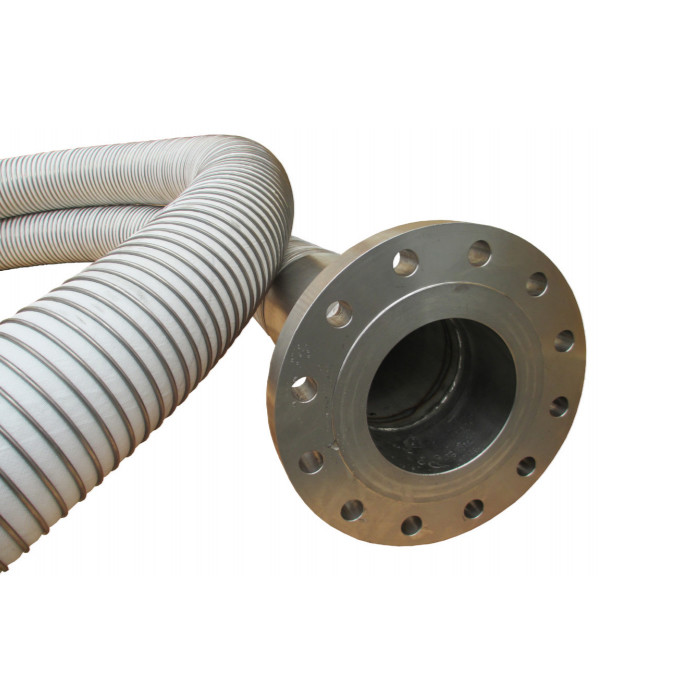

Eine breite Palette von Installationen kann wie Camlock-Riegel, geschraubte Installationen geliefert werden, flanscht etc.
Materielle Installationen - Edelstahl, Aluminium, Gewohnheit.
